Горизонтально-направленный прокол (ГНП) предусматривает образование прохода из котлована или колодца, без выноса грунта сухим способом, за счет приложенного усилия и уплотнения грунта расширителем либо продавливаемой трубой.
Технология ГНП
ГНП всегда начинается с подготовительных работ. На этой стадии проводится анализ грунтов, изучается их состав и свойства, определяется наличие и местоположение существующих коммуникаций, оформляется разрешение на проведение работ. Работы согласовываются у разрешительных органов.

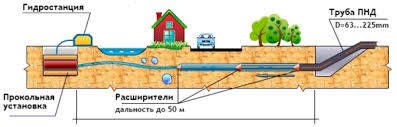

После завершения подготовительных работ следует основной этап. На этой стадии в месте прокладки подземных коммуникаций сооружаются два котлована - стартовый и приемный. Габариты и глубина котлованов определяются расчетным путем и зависят от условий местности, вида грунтов, глубины предусмотренного прокола и размера прокольной установки. Прокол также можно осуществить из колодца, диаметром от 1 м, в таком случае в сооружении котлована нет необходимости.
Затем на дно котлована или колодца устанавливается прокольная установка, оснащенная мощными гидроцилиндрами. Рядом на поверхности земли размещается маслостанция, начинается процесс прокола.
Прокольный агрегат работает в циклическом режиме и попеременно используя прямой и обратный ход продавливает буровые штанги в грунт. Оператор, который обслуживает рабочую машину имеет возможность при помощи панели управления полностью отслеживать процесс прокола, используя специальный локатор.
После того, как прокольный наконечник достигнет приемного котлована в конечной точке прокола - пилотная скважина готова. Наконечник прокольной машины демонтируется и на его место устанавливается расширитель и крепится труба. Расширитель с трубой вытягивается в обратном направлении.
Метод ГНП имеет ряд неоспоримых преимуществ. Это прежде всего:
1. Короткие сроки выполнения работ.
2. Безопасность. Данный метод исключает обрушение грунта во время проведения прокола.
3. Экономия, за счет отсутствия большого объема восстановительных работ.
4. Экологичность. Технология создает минимальные разрушительные последствия ландшафту, не наносит ущерб окружающей среде и является полностью безвредной.
